در این بخش قرار است شما را با مقدمات راه‌اندازی یک شبکه کوچک آشنا کنیم. ما در شرکت رسام در کنار شما هستیم تا قدم به قدم، از بررسی نیازهای شبکه و تعداد دستگاه‌ها گرفته تا طراحی توپولوژی و آماده سازی و خرید تحهیزات شبکه تا نصب تجهیزات شبکه، همه چیز را یاد بگیرید.
کار ما در این مرحله این است که مطمئن شویم قبل از نصب فیزیکی، برنامه‌ریزی دقیق و تجهیزات لازم را آماده کرده‌ایم تا روند نصب شبکه ساده، سریع و بدون مشکل پیش برود. شما در اینجا حضورتان برای یادگیری روش‌های استاندارد و اصولی شبکه، به ویژه با تجهیزات سوئیچ سیسکو، بسیار ارزشمند است.در ادامه، با ما همراه باشید تا قدم اول را با تحلیل نیازها و طراحی شبکه برداریم، سپس جمع‌آوری تجهیزات و آماده سازی محل نصب را انجام دهیم و مطمئن شویم همه چیز برای نصب نهایی آماده است.
برای مشاوره رایگان با متخصصان رسام تماس بگیرید
📞 تماس با رسام: ۰۲۱۸۸۹۱۶۷۸۹
گفت‌وگو در واتساپ
گفت‌وگو در واتساپ
تحلیل نیازها پیش از نصب تجهیزات شبکه
شبکه های کوچک معمولاً از سوئیچ شبکه و روتر تشکیل شده‌اند. سوئیچ وظیفه اتصال دستگاه‌های درون شبکه را دارد و روتر شبکه داخلی را به اینترنت وصل می‌کند. بنابراین باید مشخص شود چه تعداد رایانه، چاپگر شبکه یا سایر دستگاه‌ها قرار است به شبکه متصل شوند.
- استفاده از تجهیزات تجاری مانند سوئیچ‌های Cisco Catalyst و روترهای Cisco Small Business توصیه می‌شود. این تجهیزات برای کاربردهای اداری طراحی شده‌اند و با رشد کسب‌وکار قابل ارتقاء و مقیاس پذیری هستند.
- طرح اولیه یک دیاگرام شبکه تهیه کنید تا محل مودم، روتر، سوئیچ و رایانه‌ها مشخص شود. برای مثال نقش مودم در اتصال به اینترنت، نقش روتر در مسیریابی و نقش سوئیچ در اتصال دستگاه‌های داخلی شفاف شود. (پیشنهاد تصویر: یک دیاگرام ساده شبکه محلی با مودم، روتر، سوئیچ و کلاینت‌ها).
جمع آوری تجهیزات و ابزار لازم
برای راه‌اندازی نصب تجهیزات شبکه کوچک به موارد زیر نیاز است:
- روتر (Router): دستگاهی برای اتصال به اینترنت و مسیریابی ترافیک (مثلاً یکی از مدل‌های Cisco RV یا ASR برای دفاتر کوچک).
- سوئیچ (Switch): برای اتصال چندین دستگاه به شبکه. (مانند سوئیچ‌های Cisco Catalyst یا Cisco Meraki که قابلیت PoE نیز دارند.)
- کابل شبکه (Ethernet): کابل‌های Cat5e یا Cat6 برای اتصال دستگاه‌ها به سوئیچ یا روتر. کابل Cat6 برای سرعت‌های بالاتر (تا ۱۰ گیگابیت) مناسب است.
- کابل برق و آداپتور: از کابل برق استاندارد برای هر دستگاه استفاده کنید و محافظ برق یا UPS برای پشتیبانی در برابر نوسان برق در نظر بگیرید.
- مودم یا اینترنت آماده: مودم ADSL/VDSL یا ONU فیبر نوری که از سوی ISP فراهم می‌شود.
- دستگاه‌های انتهایی: مانند رایانه رومیزی، لپ‌تاپ، چاپگر شبکه و در صورت نیاز یک اکسس‌پوینت بی‌سیم.
- ابزارهای نصب: تستر کابل RJ45، آچار کرمپ (crimp tool)، قیچی کابل و دریل برای نصب سوکت یا پچ پنل. به عنوان مثال، ابزارهای زیر ضروری‌اند
- دریل برقی و پیچ‌گوشتی مناسب
- قیچی یا آچار برش کابل
- کرمپ (ابزار پانچ) و کانکتورهای RJ45
- تستر کابل شبکه برای اطمینان از صحت کابل‌کشی
- برچسب گذاری: روی کابل‌ها و پورت‌ها برچسب نصب کنید تا عیب یابی و نگهداری بعدی ساده‌تر شود.
آماده سازی محل نصب و کابل کشی
محل نصب تجهیزات شبکه باید امن و مناسب باشد. نکات مهم:
- قفسه یا رک ۱۹ اینچ: تجهیزات را می‌توان در یک رک یا کابینت شبکه نصب کرد. طبق توصیه Cisco، بعد از روشن کردن اولیه و اطمینان از کارکرد دستگاه‌ها (POST)، آنها را در رک نصب کنید.
- امنیت فیزیکی: محل تجهیزاتی مانند اتاق سرور کوچک یا کابینت شبکه باید قفل‌دار باشد تا افراد غیر مجاز دسترسی نداشته باشند.
- تهویه و دما: تجهیزات شبکه در دمای مناسب و با تهویه مناسب کار می‌کنند. از سیستم تهویه (HVAC) استفاده کنید تا گرمای بیش از حد موجب خرابی نشود.
- مسیر کابل‌ها: کابل‌ها را مرتب کرده و از پیچ‌خوردگی یا فشار شدید جلوگیری کنید. پس از پایان نصب، کابل‌ها را با بست کمربندی مرتب کرده و برچسب‌گذاری کنید (می‌توانید بعد از تست نهایی کابل‌ها را مرتب نمایید.
- برق اضطراری: در صورت امکان از UPS برای روتر و سوئیچ استفاده کنید تا در زمان قطعی برق کوتاه نیز شبکه فعال بماند.
بخش دوم: نصب و راه اندازی
در این بخش، نصب فیزیکی تجهیزات، اتصال کابل‌ها و پیکربندی اولیه شبکه را انجام می‌دهیم. ابتدا تجهیزات را طبق نقشه طراحی‌شده وصل کرده و روشن می‌کنیم؛ سپس تنظیمات پایه را بر روی روتر و سوئیچ انجام می‌دهیم تا شبکه آماده کار شود.
نصب فیزیکی تجهیزات شبکه
- بررسی اولیه سخت افزار: قبل از نصب نهایی، مدل و اتصالات دستگاه‌ها را بررسی کنید. دستگاه‌ها را به برق متصل کرده و چراغ‌های وضعیت (LED) را چک کنید تا از سلامت سخت‌افزار مطمئن شوید
- اتصال کابل‌ها:
- کابل شبکه اینترنت را از مودم به پورت WAN روتر وصل کنید.
- سپس یک کابل اترنت از یکی از پورت‌های LAN روتر به پورت uplink سوئیچ وصل کنید.
- سایر دستگاه‌ها (رایانه، پرینتر، اکسس‌پوینت و…) را با کابل به پورت‌های باقی‌مانده روی سوئیچ وصل کنید.
- روشن کردن دستگاه‌ها: پس از اتصال کابل‌ها، روتر و سوئیچ را روشن کنید. چراغ‌های وضعیت روی آنها را بررسی کنید؛ روشن شدن صحیح چراغ‌ها نشان‌دهنده اتصال موفق است.

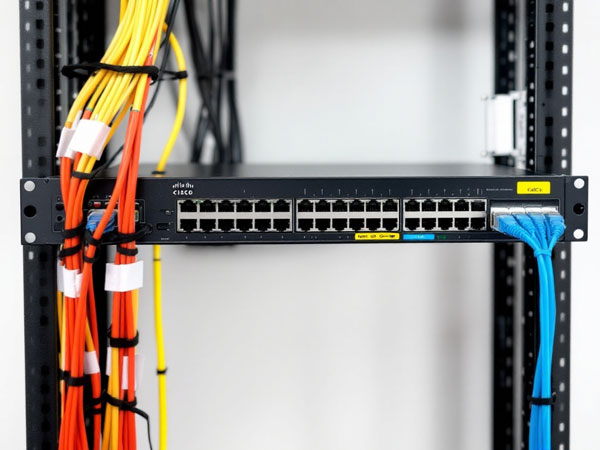

- نصب در رک: بعد از اطمینان از عملکرد صحیح، تجهیزات را در رک نصب کنید. طبق راهنمای Cisco، پس از تکمیل تست‌های خودکار (POST) و تایید کارکرد صحیح، دستگاه را از برق جدا کرده و در رک نصب نمایید کابل‌ها را طوری مرتب کنید که ضمن دسترسی آسان، تهویه دستگاه‌ها نیز مناسب باشد.
- تصویر بالا یک نمونه دیاگرام شبکه محلی را نشان می‌دهد که مودم، روتر و سوئیچ را در یک دفتر کوچک به هم متصل کرده است. در شبکه شما نیز می‌توانید از یک روتر Cisco برای اتصال به اینترنت و یک سوئیچ Cisco برای اتصال دستگاه‌ها استفاده کنید.
پیکربندی اولیه تجهیزات
- تنظیم IP مدیریتی: با استفاده از کابل کنسول یا رابط وب، وارد سوئیچ Cisco شوید و یک آدرس IP مناسب (مثلاً
۱۹۲٫۱۶۸٫۱٫۲/۲۴) برای مدیریت آن تنظیم کنید. همچنین یک نام‌کاربری و رمز قوی برای سوئیچ انتخاب کنید. - تنظیم روتر: به پنل مدیریتی روتر (معمولاً وب یا SSH) وارد شوید. تنظیمات اینترنت (مثلاً PPPoE یا IP استاتیک) را انجام دهید. سرویس DHCP را فعال کنید تا دستگاه‌های کلاینت به‌صورت خودکار IP دریافت کنند.
- شبکه بی‌سیم (در صورت نیاز): اگر اکسس‌پوینت دارید، SSID و رمز وای‌فای را تنظیم کنید و آن را به سوئیچ یا روتر متصل کنید تا کاربران به شبکه بی‌سیم دسترسی داشته باشند.
- امنیت پایه: حتماً رمزهای پیش‌فرض تجهیزات را تغییر دهید. فعال‌سازی SSH و رمزگذاری کلمات عبور در سوئیچ Cisco نیز برای امنیت توصیه می‌شود.
- بررسی نهایی پیکربندی: با اجرای فرمان‌های ساده (مثلاً
pingاز یک کامپیوتر به روتر) صحت اتصال داخلی را بررسی کنید و مطمئن شوید آدرس‌دهی صحیح است.
تست وعیب یابی شبکه
- تست ارتباط داخلی: دستور
pingرا از یک کامپیوتر به آدرس IP روتر یا سوئیچ ارسال کنید تا ارتباط محلی تایید شود. - تست اینترنت: یک سایت معتبر (مثلاً
۸٫۸٫۸٫۸یاgoogle.com) را از طریق مرورگر یاpingامتحان کنید تا اتصال اینترنت بررسی شود. - بررسی وضعیت چراغ‌ها و کابل‌ها: اگر مشکلی هست، ترتیب کابل‌ها و اتصال آنها به پورت‌های صحیح را دوباره چک کنید. همچنین مطمئن شوید که VLAN یا تنظیمات IP به درستی پیکربندی شده‌اند.
- استفاده از تستر کابل: برای اطمینان از صحت کابل کشی، می‌توانید کابل‌ها را با تستر بررسی کنید و مشکل سنجی فیزیکی انجام دهید.
- برچسب‌گذاری نهایی: در پایان، پورت‌ها و کابل‌های شبکه را برچسب بزنید تا نگهداری و عیب یابی‌های بعدی ساده شود.
پرسش‌های متداول
- تفاوت روتر و سوئیچ شبکه چیست؟ روتر دستگاهی است که شبکه داخلی را به اینترنت یا شبکه‌های دیگر متصل می‌کند و مسیر داده‌ها را تعیین می‌کند، در حالی که سوئیچ دستگاه‌های داخلی یک شبکه محلی را به هم متصل می‌کند.
- چرا باید از تجهیزات شبکه تجاری (مانند Cisco) استفاده کنیم؟ تجهیزات تجاری و سازمانی دارای کیفیت و پایداری بالاتری هستند. آنها برای کاربردهای اداری طراحی شده‌اند و قابلیت مقیاس پذیری بیشتری نسبت به محصولات خانگی دارند.
- آیا بدون تخصص فنی می‌توان شبکه را راه‌اندازی کرد؟ هرچند برخی مراحل نصب ساده است، اما پیکربندی صحیح روتر و سوئیچ نیاز به دانش فنی دارد. متخصصان شبکه با تجربه‌اند و می‌توانند از بروز خطاها جلوگیری کنند و شبکه‌ای پایدار ایجاد نمایند.
- ابزارهای لازم برای کابل کشی شبکه چیست؟ ابزارهایی مانند دریل برقی، آچار کرمپ (crimp)، تستر کابل RJ45 و قیچی کابل برای آماده سازی و نصب کابل‌ها ضروری هستند.
- چه نوع کابل شبکه‌ای استفاده کنیم؟ کابل Cat5e برای بیشتر کاربردهای اداری کافی است، اما کابل Cat6 پهنای باند و ثبات بیشتری ارائه می‌کند (تا ۱۰ گیگابیت بر ثانیه) و برای آینده نگری بهتر است.
