سلام به سایت سخت افزار سازان رسام خوش آمدید. ما به شما در شناخت محصولات استوریجکمک می کنیم.آیا تاکنون فکر کرده‌اید که سازمان‌های بزرگ چگونه حجم عظیم داده‌های خود را با سرعت بالا و بدون اختلال در شبکه مدیریت می‌کنند؟ آیا می‌دانستید سن استوریج کلید حل این چالش‌های مرتبط با ذخیره اطلاعات است؟ در این مقاله جامع، شما با تمامی مفاهیم پایه و نکات تخصصی پیاده سازی که همان مسیر آموزش SAN Storage است آشنا می کنیم و بهترین دستگاهی را به شما در ذخیره اطلاعات کمک می کند را معرفی می کنیم.
در ادامه ضمن بررسی اجزای استوریج san به مواردی که باید در یادگیری و آموزش آن کمک کند را بررسی می‌کنیم. همچنین در این مسیر لازم است بدانیم san چیست و چه جایگاهی در زیرساخت‌های دیتاسنتر دارد. جهت آگاهی بیشتر به مقاله ای که به لینک داده شده است مراجعه کنید.
هرچند اغلب مدیران IT با فناوری‌های ذخیره‌سازی آشنا هستند و مدیریت داده‌های سازمانی جزو وظایف اصلی آنها محسوب می‌شود، در این مقاله قصد داریم یکی از پیشرفته‌ترین روش‌های ذخیره‌سازی یعنی san storage را به شما آموزش دهیم. یادگیری SAN Storage به شما کمک می‌کند تا بتوانید داده‌ها را به صورت متمرکز، امن و با سرعت بالا مدیریت کرده و از مزایای شبکه ذخیره سازی حرفه‌ای بهره‌مند شوید.
این آموزش برای افرادی مفید است که می‌خواهند:
به عنوان مدیر شبکه یا دیتاسنتر، مهارت‌های تخصصی در ذخیره‌سازی تحت شبکه کسب کنند.
مهندسین IT و سیستم‌ها، توانایی طراحی و پیاده سازی SAN را بیاموزند.
دانشجویان فناوری اطلاعات و علاقه‌مندان به شبکه، درک عمیق‌تری از معماری و پروتکل‌های ذخیره سازی حرفه‌ای پیدا کنند.
در ادامه، شما با مفاهیم پایه SAN، معماری آن، انواع توپولوژی‌ها و پروتکل‌ها و نکات عملی در پیاده سازی و مدیریت این شبکه ذخیره سازی آشنا خواهید شد. هدف این مقاله آن است که حتی اگر تجربه قبلی شما محدود باشد، بتوانید قدم به قدم یک SAN Storage حرفه‌ای را بشناسید و مدیریت کنید.

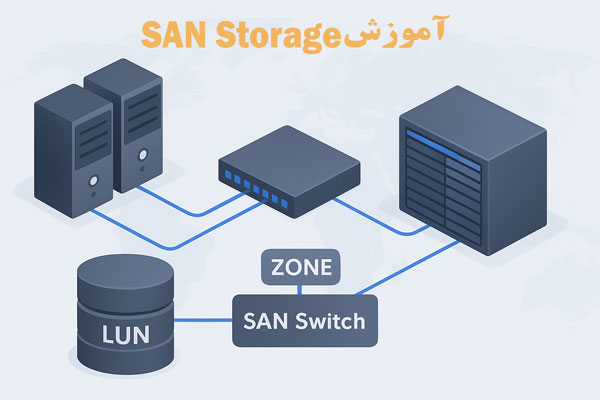

آشنایی با اجزای san storage
برای فردی که به دنبال یادگیری و آموزش san storage است آگاهی از اجزای این ذخیره ساز بسیار مهم و حیاتی است شبکه ذخیره‌سازی SAN Storage از چندین جزء کلیدی تشکیل شده که با همکاری هم، امکان مدیریت متمرکز و انتقال سریع داده‌ها را فراهم می‌کنند. آشنایی با این اجزا برای مدیران IT و مهندسین شبکه بسیار مهم است، زیرا طراحی، پیکربندی و نگهداری SAN بر اساس عملکرد صحیح هر یک از این اجزا انجام می‌شود. در ادامه با هر یک از این اجزا آشنا ی شویم.
۱٫ Storage Array
Storage Array هسته اصلی SAN است و شامل دیسک‌ها و سیستم مدیریت داده‌ها می‌باشد. این دستگاه‌ها می‌توانند:
داده‌ها را به صورت RAID ذخیره کنند تا امنیت و پایداری بالاتر باشد.
ظرفیت ذخیره‌سازی را به شکل قابل توسعه ارائه دهند.
از قابلیت Snapshot و Replication برای نسخه‌برداری و بازیابی اطلاعات پشتیبانی کنند.
مثال: برندهای معروف Storage Array شامل Dell EMC، IBM و NetApp هستند.
۲٫ Host Bus Adapter (HBA)
HBA یا کارت اتصال میزبان، رابط بین سرورها و SAN است. این کارت‌ها امکان ارتباط سریع و مطمئن با شبکه ذخیره‌سازی را فراهم می‌کنند. HBA می‌تواند:
پروتکل‌های مختلف مانند Fibre Channel یا iSCSI را پشتیبانی کند.
سرعت انتقال داده‌ها را بهینه کند و تاخیر شبکه را کاهش دهد.
۳٫ SAN Switches
SAN Switch یکی از اجزای کلیدی شبکه ذخیره سازی تحت شبکهاست و وظیفه مدیریت ترافیک داده‌ها بین Storage Array و سرورها را بر عهده دارد. برخی افراد تصور می‌کنند SAN Switch یک دستگاه جداگانه و مستقل است، در حالی که در واقع SAN Switch بخشی از ساختار SAN Storage است و بدون آن شبکه ذخیره‌سازی کارایی کامل ندارد.
وظایف اصلی SAN Switch عبارتند از:
هدایت داده‌ها: مدیریت مسیر انتقال داده‌ها بین سرورها و Storage Array به شکل بهینه.
افزایش دسترس‌پذیری: با استفاده از مسیرهای Redundant و تکنیک‌های Failover، تضمین می کند که شبکه ذخیره سازی همیشه فعال بماند.
پشتیبانی از توپولوژی‌های مختلف: مانند Core-Edge یا Mesh که انعطاف پذیری در طراحی SAN را افزایش می دهند.
به عبارت دیگر، بدون SAN Switch، سرورها و دستگاه‌های ذخیره‌سازی نمی‌توانند به شکل متمرکز و مطمئن با یکدیگر ارتباط برقرار کنند. بنابراین این سوئیچ‌ها نه تنها جزئی از SAN هستند، بلکه عملکرد صحیح کل شبکه ذخیره‌سازی به آنها وابسته است.
۴٫ Server
در شبکه ذخیره‌سازی تحت شبکه، سرور فیزیکی یک جز مستقل و حیاتی است که داده‌ها را تولید، پردازش و مصرف می‌کند. هر چند سرور مستقیماً جزئی از SAN نیست، اما برای عملکرد SAN ضروری است زیرا داده‌ها بین سرورها و Storage Array از طریق SAN Switch منتقل می‌شوند.
وظایف سرور در SAN شامل موارد زیر است:
خواندن و نوشتن داده‌ها بر روی Storage Array
استفاده مشترک از منابع ذخیره‌سازی با سایر سرورها
اتصال به شبکه SAN از طریق Host Bus Adapter (HBA) یا کارت شبکه مخصوص
به عبارت دیگر، سرور مستقل است اما برای عملکرد SAN وابسته به سایر اجزا مانند Storage Array و SAN Switch است. بدون سرورها، هیچ داده‌ای برای ذخیره یا بازیابی وجود ندارد و شبکه ذخیره‌سازی تنها یک ساختار بدون کاربرد خواهد بود.
نکته: در محیط‌های مجازی، هر ماشین مجازی (VM) نیز از طریق سرورها به SAN دسترسی پیدا می‌کند و این امکان را فراهم می‌کند که چندین VM از منابع ذخیره‌سازی مشترک استفاده کنند.
۵٫ کابل‌ها و اتصالات
در SAN، کابل‌ها و نوع اتصال اهمیت بالایی دارند. بسته به پروتکل مورد استفاده:
Fibre Channel: از کابل فیبر نوری استفاده می‌شود.
iSCSI یا FCoE: از کابل‌های Ethernet با سرعت بالا بهره می‌برد.
آموزش راه اندازی san storage
راه اندازی سن استوریج شامل چند مرحله کلیدی است که با رعایت آنها می‌توان یک شبکه ذخیره‌سازی امن، پرسرعت و مقیاس پذیرایجاد کرد. این مراحل شامل: انتخاب سخت افزار، پیکربندی Storage Array، مدیریت LUN، Zoning، و اتصال سرورها و ماشین‌های مجازی می‌شود.
انتخاب سخت افزار مناسب
قبل از شروع راه اندازی سن استوریج، باید سخت افزار مناسب را همراه با ویژگی هایی که برای هر کدام ذکر می کنیم می توانید انتخاب کنید:
Storage Array: ظرفیت و نوع دیسک‌ها (HDD/SSD) را مطابق نیاز سازمان انتخاب کنید.
SAN Switch: تعداد پورت‌ها و سرعت انتقال داده (۸/۱۶/۳۲ Gbps در Fibre Channel) را بررسی کنید.
HBA: کارت شبکه اختصاصی برای اتصال سرورها به SAN.
سرورها: پردازشگر و حافظه کافی برای مدیریت داده‌ها و ماشین‌های مجازی.
کابل‌ها و اتصالات: فیبر نوری برای FC و کابل‌های Ethernet با سرعت بالا برای iSCSI یا FCoE.
پیکربندی Storage Array
گام بعدی پس از انتخاب سخت افزار، پیکربندی حافظه مدرن برای SAN Storage است. Storage Array هسته اصلی SAN محسوب می‌شود و پیکربندی صحیح آن تاثیر مستقیم بر عملکرد، امنیت و مقیاس‌پذیری شبکه ذخیره‌سازی دارد.
مراحل پیکربندی Storage Array:
ورود به کنسول مدیریت Storage Array: برای شروع باید از طریق رابط مدیریتی (GUI یا CLI) وارد سیستم شوید. این کنسول امکان مدیریت تمام بخش‌های Array را فراهم می‌کند.
ایجاد و تعریف LUN (Logical Unit Number):
LUN واحد منطقی است که سرورها برای ذخیره و بازیابی داده‌ها از آن استفاده می‌کنند.
برای هر سرور یا گروه سرور، یک LUN تعریف کنید و ظرفیت مناسب را اختصاص دهید.
در این مرحله، می‌توان تنظیمات مجوز و دسترسی سرورها را مشخص کرد.
تنظیم RAID مناسب:
RAID سطحی از امنیت و تحمل خطا برای داده‌ها فراهم می‌کند.
انواع RAID رایج در SAN Storage شامل RAID 5، RAID 6 و RAID 10 هستند که ترکیبی از سرعت و محافظت از داده ارائه می‌دهند.
انتخاب RAID مناسب بستگی به حجم داده، نیاز به عملکرد و اهمیت داده‌ها دارد.
فعال سازی نسخه‌برداری و Replication:
برای اطمینان از امنیت داده‌ها و قابلیت بازیابی در صورت خرابی، قابلیت Snapshot یا Replication را فعال کنید.
این ویژگی‌ها امکان ایجاد نسخه‌های پشتیبان لحظه‌ای و انتقال داده‌ها به سایت‌های دیگر را فراهم می‌کنند.
پیکربندی Tiering و Cache (در صورت نیاز):
Storage Array مدرن اغلب از سیستم Tiering استفاده می‌کند تا داده‌های پرکاربرد روی SSD و داده‌های کم‌کاربرد روی HDD ذخیره شوند.
Cache مناسب سرعت دسترسی به داده‌ها را بهبود می‌بخشد.
نکته: پس از پیکربندی اولیه، بررسی کنید که همه LUNها شناسایی شده و دسترسی‌ها مطابق برنامه ریزی باشد. این کار از مشکلات احتمالی در مرحله اتصال سرورها جلوگیری می‌کند.

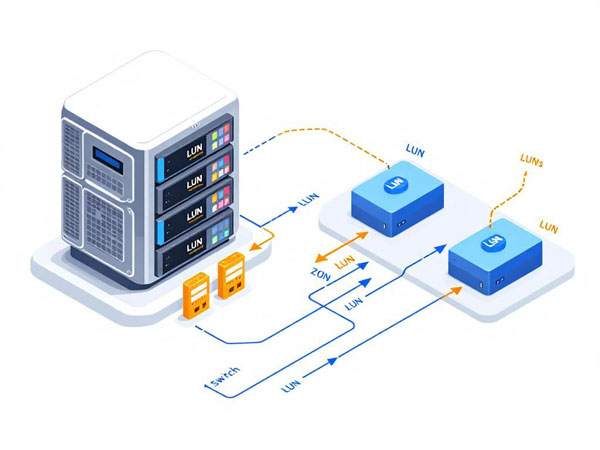

ایجاد LUN و Zoning
مدیریت LUN
یکی از مراحل مهم در پیکربندی SAN Storage، ایجاد LUN یا واحد منطقی ذخیره سازی است. LUN مثل یک بخش اختصاصی از حافظه Array عمل می‌کند که هر سرور یا گروهی از سرورها می‌توانند از آن استفاده کنند. برای مدیریت LUN معمولاً سه کار اصلی انجام می‌شود:
ایجاد LUN: برای هر سرور یا گروه سرور یک LUN تعریف می‌کنیم تا داده‌ها به شکل منظم و سازمان‌یافته ذخیره شوند.
اختصاص ظرفیت: به هر LUN مقدار حافظه لازم اختصاص داده می‌شود تا سرورها بتوانند به راحتی داده‌های خود را ذخیره و بازیابی کنند.
تنظیم دسترسی‌ها: مشخص می‌کنیم کدام سرورها اجازه دارند به هر LUN دسترسی داشته باشند تا امنیت داده‌ها حفظ شود.
آموزش SAN Storage

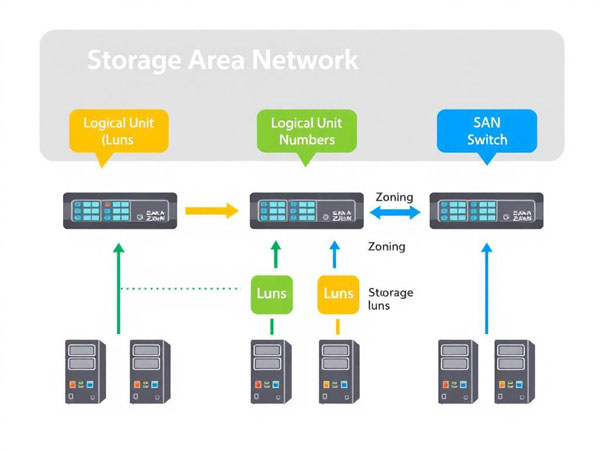

Zoning در SAN Switch
بعد از ایجاد LUN، باید مطمئن شویم که فقط سرورهای مشخص بتوانند به LUNهای مشخص دسترسی داشته باشند. این کار با Zoning در SAN Switch انجام می‌شود.
Zoning باعث می‌شود ارتباط بین سرورها و LUNها کنترل شده و امن باشد.
با اعمال Zoning، ترافیک شبکه بهینه می‌شود و از تداخل داده‌ها جلوگیری می‌گردد.
دو نوع رایج Zoning عبارتند از:
Port-based Zoning: ارتباط بر اساس پورت‌های فیزیکی سوئیچ برقرار می‌شود.
WWN-based Zoning: ارتباط بر اساس شناسه‌های جهانی تجهیزات (World Wide Name) تنظیم می‌شود.
نکته: انتخاب نوع Zoning به نیاز سازمان و نوع مدیریت شبکه بستگی دارد، اما هر دو روش امنیت و کارایی شبکه را افزایش می‌دهند.
آموزش SAN Storage
اتصال سرورها و ماشین‌های مجازی به SAN
بعد از ایجاد LUN و تنظیم Zoning، نوبت به اتصال سرورها و ماشین‌های مجازی به شبکه ذخیره‌سازی می‌رسد. این مرحله بسیار حیاتی است زیرا بدون اتصال صحیح، داده‌ها قابل دسترسی نخواهند بود.
مراحل اتصال سرورها:
نصب Host Bus Adapter (HBA): هر سرور باید دارای کارت HBA باشد تا بتواند به SAN متصل شود. HBA مسئول انتقال داده‌ها بین سرور و Storage Array است.
اتصال HBA به SAN Switch: کابل‌های مناسب (فیبر نوری برای FC یا کابل Ethernet برای iSCSI/FCoE) را متصل کنید.
اطمینان حاصل کنید که هر HBA به پورت صحیح SAN Switch متصل شده است تا با Zoning تنظیم شده همخوانی داشته باشد.
شناسایی LUNها توسط سرورها:
پس از اتصال، سیستم عامل سرور باید LUNهای تعریف شده در Storage Array را شناسایی کند.
در محیط ویندوز، این کار با ابزار Disk Management و در محیط لینوکس با دستوراتی مثل lsblk یا fdisk -l انجام می‌شود.
اتصال ماشین‌های مجازی (VM) به SAN
در محیط‌های مجازی، سرورها میزبان چندین VM هستند که هر کدام می‌توانند به LUNها دسترسی داشته باشند. مراحل اتصال:
افزودن Datastore به Hypervisor:
در VMware ESXi یا Hyper-V، LUNهای SAN به عنوان Datastore اضافه می‌شوند.
Datastoreها فضای ذخیره‌سازی مشترک را برای VMها فراهم می‌کنند.
اختصاص Datastore به VMها:
VMها از طریق این Datastoreها می‌توانند داده‌ها را ذخیره و بازیابی کنند.
این روش باعث می‌شود چندین VM بتوانند به صورت امن و بهینه از منابع SAN استفاده کنند.
بررسی عملکرد:
بعد از اتصال، سرعت و دسترسی LUNها را تست کنید تا از عملکرد مطلوب SAN اطمینان حاصل شود.
بررسی ترافیک شبکه و وضعیت سلامت Storage Array و SAN Switch نیز توصیه می‌شود.
آموزش مدیریت و نگهداری SAN Storage
پس از پیاده سازی و آموزش san storage، مهم‌ترین بخش، مدیریت و نگهداری صحیح شبکه ذخیره‌سازی است. بدون پایش مستمر و انجام اقدامات نگهداری، شبکه نمی‌تواند عملکرد پایدار، امنیت و مقیاس پذیری مطلوب را ارائه دهد. این بخش آموزش عملی برای مدیران و مهندسین IT ارائه می‌دهد.
مانیتورینگ و پایش عملکرد
برای اطمینان از عملکرد بهینه SAN، باید به طور مداوم وضعیت تجهیزات و ترافیک شبکه را پایش کنید:
نظارت بر سلامت Storage Array، SAN Switch و HBAها
بررسی سرعت انتقال داده و IOPS برای شناسایی گلوگاه‌ها
استفاده از نرم‌افزارهای مدیریت SAN مانند Dell EMC Unisphere، IBM Spectrum Control، Brocade Network Advisor
ثبت لاگ‌ها و هشداردهی خودکار برای خطاها و قطعی‌های احتمالی
نسخه برداری و بازیابی اطلاعات
یک شبکه SAN بدون برنامه نسخه‌برداری، در برابر خرابی‌ها آسیب‌پذیر است:
Snapshot: ایجاد نسخه‌های لحظه‌ای از داده‌ها برای بازیابی سریع
Replication: کپی‌برداری داده‌ها به Storage Array دیگر برای افزایش دسترس‌پذیری
Backup دوره‌ای: حتی با وجود Replication، داشتن بکاپ منظم ضروری است
بهینه سازی عملکرد
Tiering: انتقال داده‌های پرکاربرد به SSD و داده‌های کم‌کاربرد به HDD
Cache Management: استفاده از حافظه Cache برای افزایش سرعت دسترسی
بررسی و اصلاح پیکربندی LUN و Zoning در صورت نیاز
امنیت و دسترسی
کنترل دسترسی دقیق: اطمینان از اینکه فقط سرورهای مجاز به LUNهای مشخص دسترسی دارند
رمزگذاری داده‌ها (Encryption): محافظت از اطلاعات حساس
نظارت بر فعالیت‌ها: ثبت و بررسی لاگ‌ها برای شناسایی فعالیت‌های مشکوک
آموزش عملی برای مدیران
برای مدیران IT و کارشناسان شبکه، توصیه می‌شود:
تمرین در محیط آزمایشی: استفاده از شبیه‌سازهای SAN یا محیط‌های مجازی برای تمرین پیکربندی، مانیتورینگ و بازیابی داده‌ها
مستند سازی کامل: همه پیکربندی‌ها، LUNها، Zoningها و تغییرات نگهداری را ثبت کنید
برنامه نگهداری منظم: بررسی دوره‌ای سخت افزار، به‌روزرسانی نرم‌افزارها و تست فرآیندهای نسخه برداری
کارهایی که هنوزجهت آموزش san storage لازم است رعایت شود
تمرین عملی مستمر:
استفاده از محیط‌های آزمایشی یا شبیه‌سازها برای تسلط بیشتر
مستندسازی کامل:
ثبت پیکربندی‌ها، تغییرات LUN و Zoning، برنامه‌های نگهداری
برنامه نگهداری منظم:
بررسی دوره‌ای سخت‌افزار، به‌روزرسانی نرم‌افزارها، تست نسخه‌برداری و Replication
به‌روزرسانی دانش پروتکل‌ها و تکنولوژی‌ها:
دنبال کردن تغییرات در Fibre Channel، iSCSI و فناوری‌های SAN مدرن
